팬 펌프 부하 속도-토크 그래프

팬이나 펌프의 토크는 속도의 제곱에 비례하는 부하이다. 파워는 토크와 속도의 곱이기 때문에 파워는 속도의 3제곱에 비례하게 된다.



팬이나 펌프의 속도가 낮을 때는 필요한 토크와 파워가 낮고 속도가 올라가면 필요한 토크와 파워가 기하급수적으로 증가하게 된다.

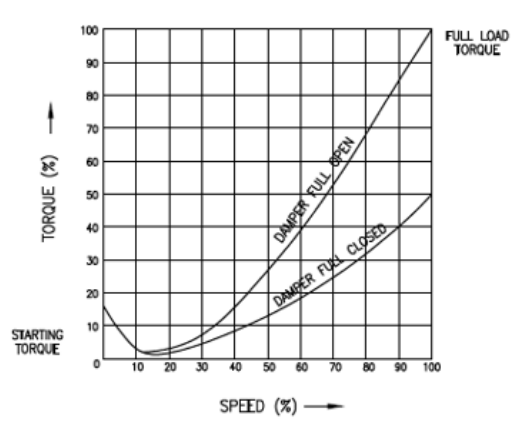

실제 팬 모터의 속도-토크 그래프는 다음과 같다.
