RS-485 Enable 신호
Begi
2022. 7. 22. 23:45
반응형
RS-485 IC에는 Enable 신호가 있다. DE는 Driver Enable이고 RE는 Receiver Enable이다.

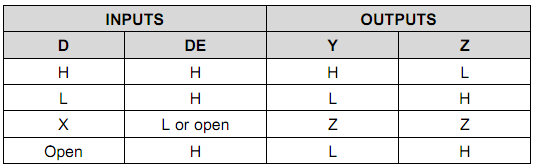

DE의 동작 로직은 다음과 같다. DE가 L일 때 출력은 하이 임피던스(Z)이다.
출력이 하이임피던스일때 Fail-safe 기능이 있거나 또는 풀업/풀다운 되어 있다면 리시버에서는 High로 읽힌다.
RE의 동작 로직은 다음과 같다. RE가 H일 때 출력은 하이 임피던스(Z)이다.
