스마트폰 충전기에 많이 사용하는 QC(Quick Carge)는 퀄컴에서 만든 충전기술이다.
QC는 2020년 QC5까지 나왔다. 현재 많이 사용하는 QC2.0과 3.0의 스펙은 다음과 같다.
| 구분 | QC2.0 | QC3.0 |
| 전압 | Class A: 5V,9V,12V Class B: 5V,9V,12V,20V |
3.6~20V (0.2V 단계) |
| 전류 | 1.67A 2A 3A |
2.6A 4.6A |
| 전력 | 18W (=9V x 2A) | 36W (=12V x 3A) |

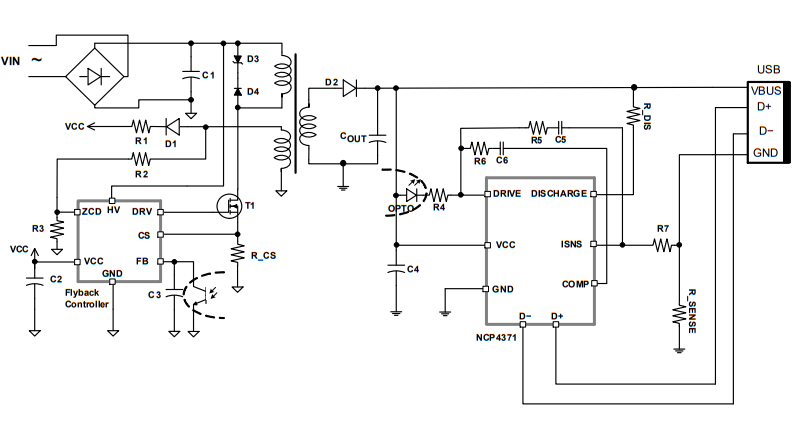

QC3.0 컨트롤러 NCP4371를 사용한 QC3.0 충전회로는 다음과 같다.
QC3.0 컨트롤러는 USB의 데이터선과 연결되어 있다. 처음에는 +5V로 충전을 시작하고 디바이스와 통신하여 전압을 20V까지 올릴 수 있다. 전압을 올리기 위해서는 디바이스에서 QC를 지원해야 한다. 이와 같이 전압을 높이는 것을 HVDCP(High Voltage Dedicated Charging Port)라고 한다.
