I2C 통신 개요

I²C 통신은 SDA와 SCL의 2개선으로 멀티 드랍 형식으로 연결된다. SDA는 데이터선이고 SCL은 클럭선이다. 2선에는 풀업 저항이 연결되어야 한다.



I²C 통신은 멀티마스터가 가능하다.





I²C 통신 파형은 다음과 같다. Start에서는 SCL이 1일때 SDA가 1->0이 되고 Stop에서는 SCL이 1일때 SDA가 0->1이 된다. SCL이 1일 때 SDA에 데이터가 0 또는 1로 설정되어 있어야 한다.





클럭 속도는 Standard는 100kHz이고 Fast는 400kHz이고 Fast plus는 1MHz이다.

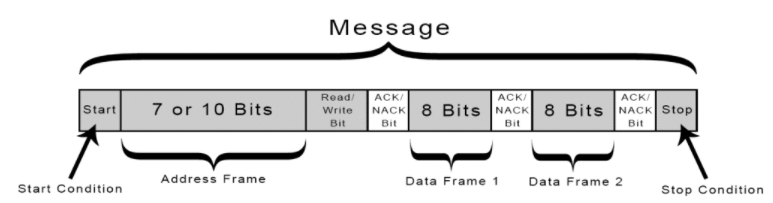

통신 프레임 구조는 다음과 같다.





Read/Write Bit가 0이면 다음 데이터 프레임을 전송이고 1이면 다음 데이터 프레임을 수신한다.



I²C 통신 순서는 다음과 같다.

    1) 마스터에서 Strat condition과 함께 주소와 R/W 프레임을 전송한다.

    2) 주소와 일치하는 슬레이브에서 ACK를 전송한다.

    3) 마스터와 슬레이브는 R/W에 따라 데이터 프레임을 전송하거나 수신한다.

        이때 수신측에서는 ACK를 전송한다.

    4) 전송이 끝나면 마스터는 Stop condition을 전송한다.
