모터 회생 전류 해석 (브릿지 회로)

by Begi 2023. 2. 21.
반응형

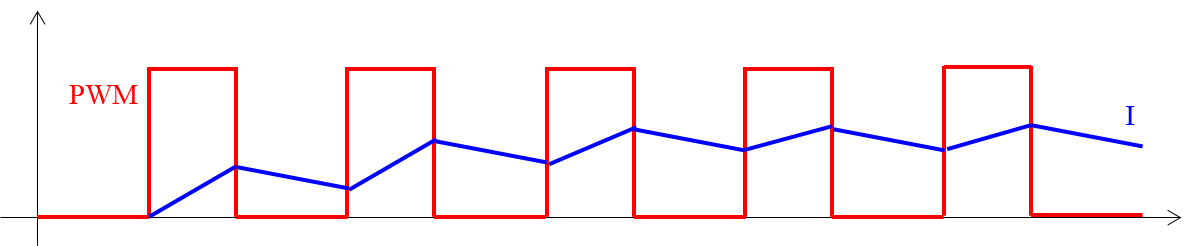

아래 브릿지 회로에서 왼쪽으로 PWM가 입력된다. 모터로 동작할 때 전류는 다음과 같다.





전류는 PWM이 1일 때 증가하고 0일 때 감소한다. 모터로 동작하기 때문에 PWM이 0일 때 외부로 에너지가 빠져나가 free-wheeling 전류가 감소한다.





발전기로 동작할 때 전류는 다음과 같다.





전류는 PWM이 1일 때 증가하고 0일 때 감소한다. 발전기로 동작하기 때문에 PWM이 0일 때 외부의 에너지가 공급되어  free-wheeling 전류의 크기가 증가한다.
