DC 모터, BLDC 모터, 스텝 모터 등이 회생전력을 발생시킬 때 전원의 전압이 상승한다. 이러한 전압 상승을 막기위해 Shunt regulator (Regeneration clamp라고도 한다)를 사용해야 한다.

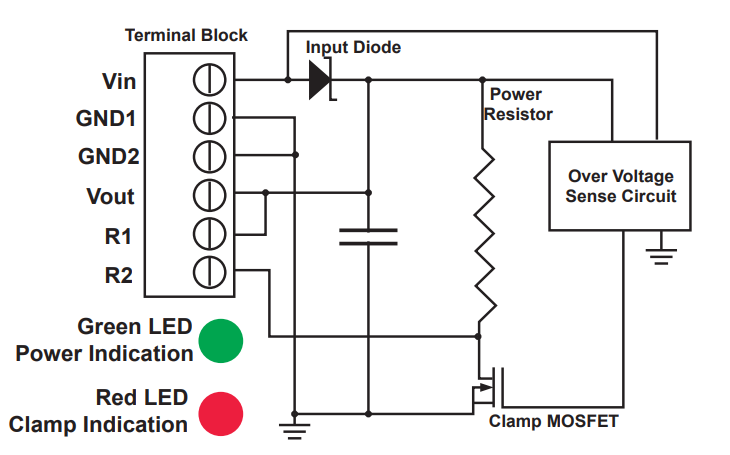

Applied Motion Products 사의 Shunt regulator의 구조는 다음과 같다. 이 제품은 출력전압이 입력전압보다 1.2V 더 높으면 MOSFET이 ON 되어 회생저항으로 전류가 흐른다. 이 때 출력전압이 입력전압보다 1V 더 낮아지면 MOSFET을 OFF 시킨다.
AMC의 Shunt regulator는 다음과 같다.
